Matlab绘图线型与颜色控制详解：默认颜色代码及自定义方法

Matlab默认颜色RGB/HSV代码

在Matlab中，我们可以使用不同颜色来绘制图形，这些选项可以帮助我们更好地展示数据和结果。首先展示matlab在联合作图时，默认设置的7种颜色，具体顺序和RGB/HSV代码如下：

（1）蓝色

• RGB = [0, 114, 189]
• 归一化 RGB = [0, 0.45, 0.74]
• HSV = [204, 100, 74]
• 0x代码：#0072BD

（2）橙色

• RGB = [217, 83, 25]
• 归一化 RGB = [0.85, 0.33, 0.10]
• HSV = [18, 89, 85]
• 0x代码：#DA5419

（3）黄色

• RGB = [237, 177, 32]
• 归一化 RGB = [0.93, 0.69, 0.13]
• HSV = [42, 86, 93]
• 0x代码：#EDB120

（4）紫色

• RGB = [126, 47, 142]
• 归一化 RGB = [0.49, 0.18, 0.56]
• HSV = [290, 67, 56]
• 0x代码：#7E2F8E

（5）绿色

• RGB = [119, 172, 48]
• 归一化 RGB = [0.47, 0.67, 0.19]
• HSV = [86, 72, 67]
• 0x代码：#77AC30

（6）浅蓝色

• RGB = [77, 190, 238]
• 归一化 RGB = [0.30, 0.75, 0.93]
• HSV = [198, 68, 93]
• 0x代码：#4DBEEE

（7）棕色

• RGB = [162, 20, 47]
• 归一化 RGB = [0.64, 0.08, 0.18]
• HSV = [349, 88, 64]
• 0x代码：#A2142F

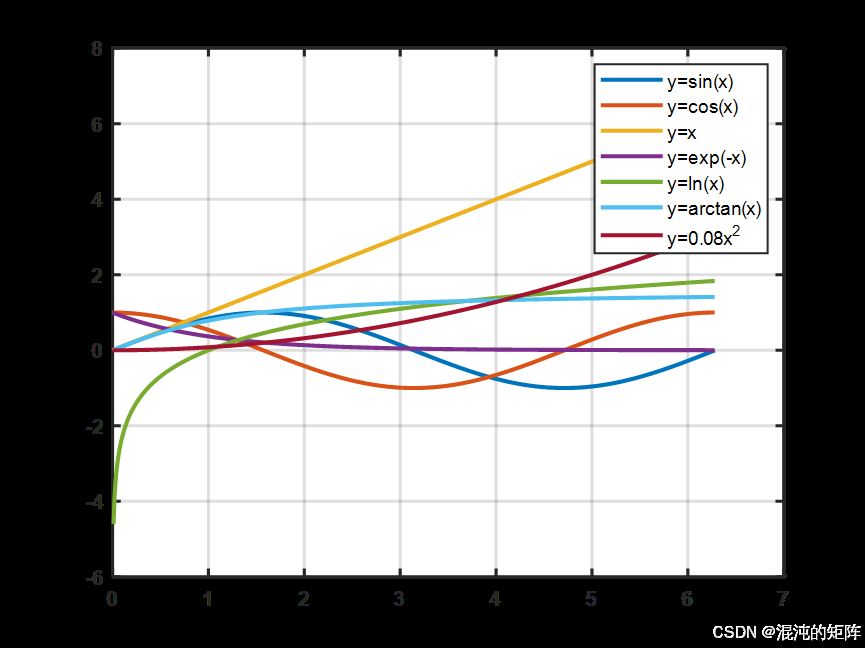

使用不同的函数将所有颜色画到一起，如下图所示：

自定义线型语法

自定义线型时，语法如下：

plot(x, y, '颜色');

例如：

plot(x, y, 'b');

测试代码

以下测试设置线宽为1.5，代码：

x = 0: 0.01: 2*pi;y = sin(x);plot(x, y, 'b', 'LineWidth', 1.5);

修改时把 'b' 改成不同字母即可。

测试线型控制符

以下控制符在Matlab中无效：'a'、'e'、'f'、'i'、'j'、'l'、'n'、'q'、't'、'u'、'z'。

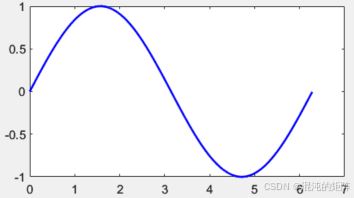

• 'b'：设置曲线颜色为深蓝色

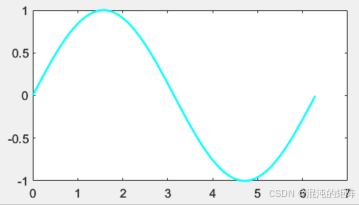

• 'c'：设置曲线颜色为亮蓝色

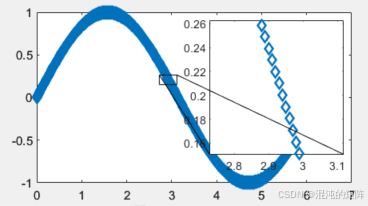

• 'd'：设置曲线标记为菱形

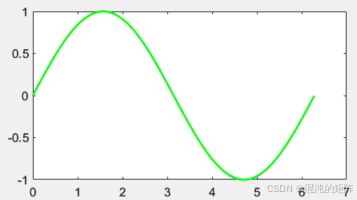

• 'g'：设置曲线颜色为绿色

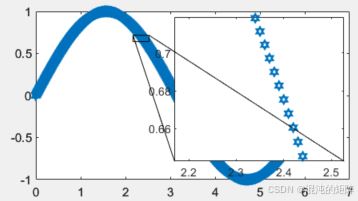

• 'h'：设置曲线标记为六芒星

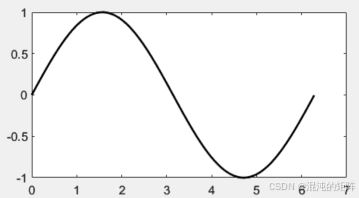

• 'k'：设置曲线颜色为黑色

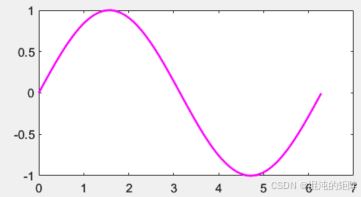

• 'm'：设置曲线颜色为品红色

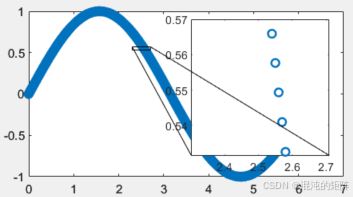

• 'o'：设置曲线标记为圆形

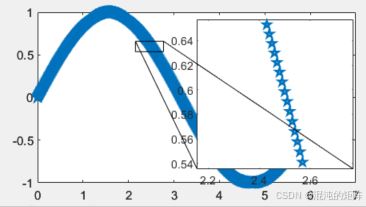

• 'p'：设置曲线标记为五角星

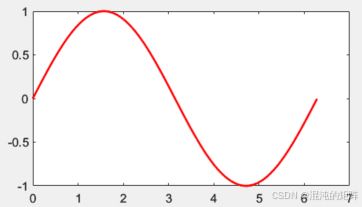

• 'r'：设置曲线颜色为红色

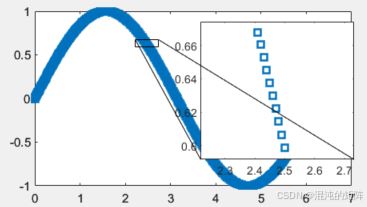

• 's'：设置曲线标记为方形

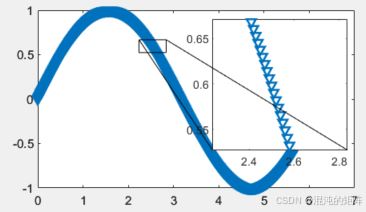

• 'v'：设置曲线标记为倒三角

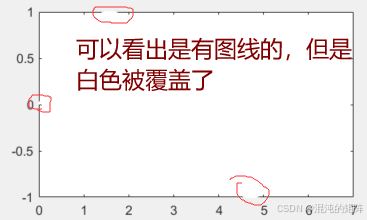

• 'w'：设置曲线颜色为白色

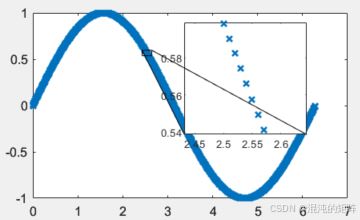

• 'x'：设置曲线标记为×

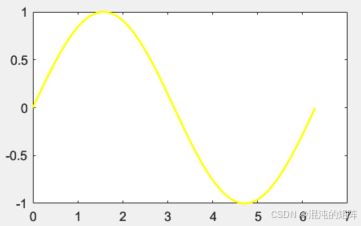

• 'y'：设置曲线颜色为黄色
