Matlab常用绘图颜色搭配有哪些? matlab绘图颜色代码整理汇总

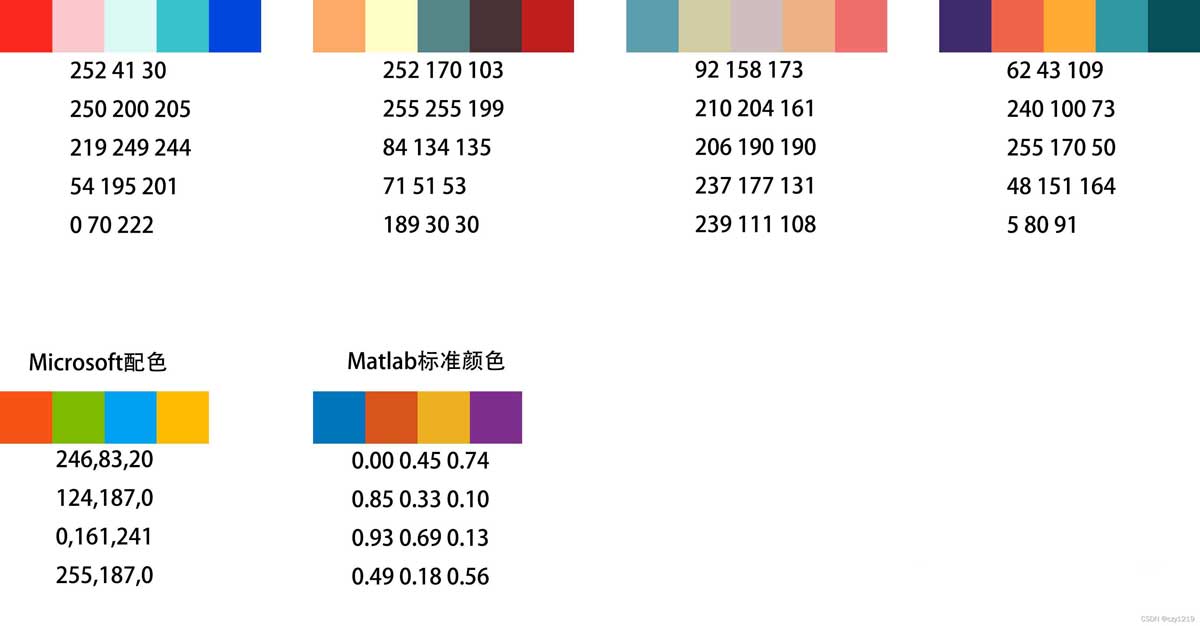

matlab绘图时，经常使用的颜色对比明显，易于区分，但有时美观性欠佳，各颜色之间略显突兀，下面就精不就多，推荐几款常用的离散色系搭配。

MathWorks MATLAB R2024b MacOS Apple Silicon/Inter 中文正式免费版

类型：商业效率大小：18.0GB语言：简体中文时间：2024-09-13查看详情

下面以箱线图为例，列举上述几种配色下的实际效果：

1、Matlab标准颜色

fillcolor1=[0.85, 0.33, 0.10]、fillcolor2=[0.93, 0.69, 0.13]、fillcolor3=[0.00, 0.45, 0.74]

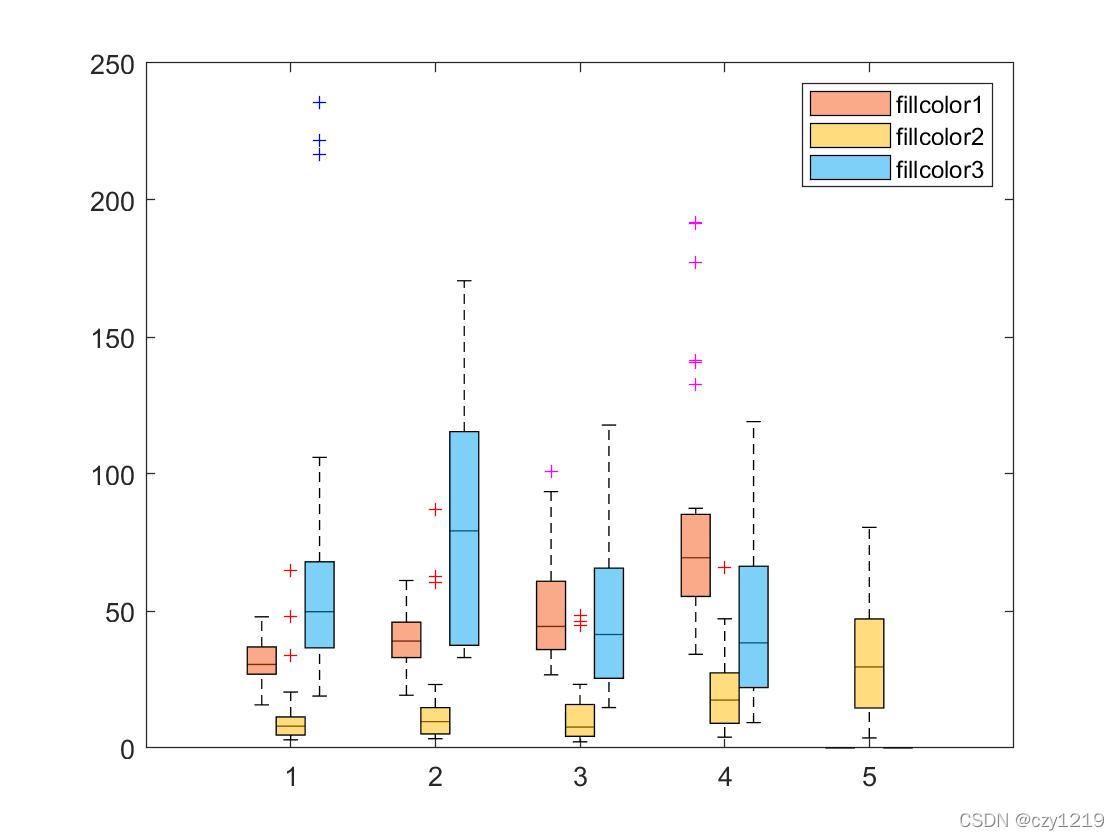

2、Microsoft配色

fillcolor1=[246, 83, 20]、fillcolor2=[255, 187, 0]、fillcolor3=[0, 161, 241]

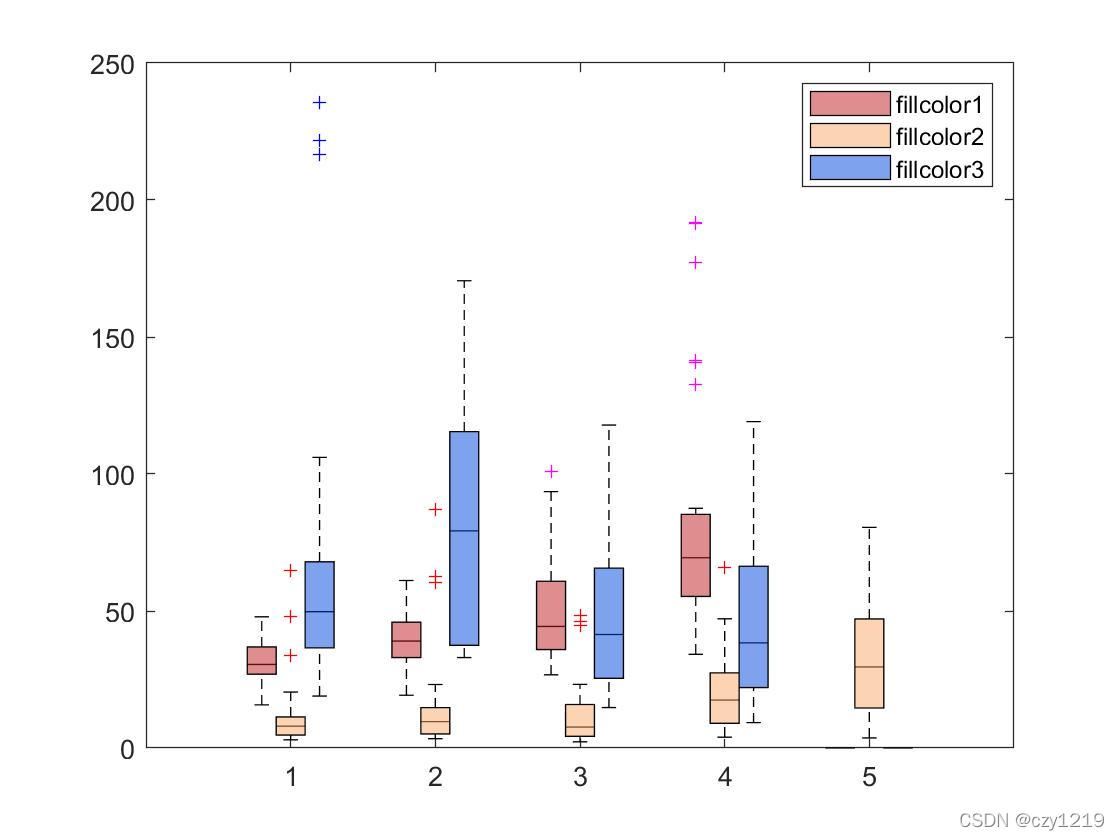

3、自定义配色1

fillcolor1=[189, 30, 30]、fillcolor2=[252, 170, 103]、fillcolor3=[0, 70, 222]

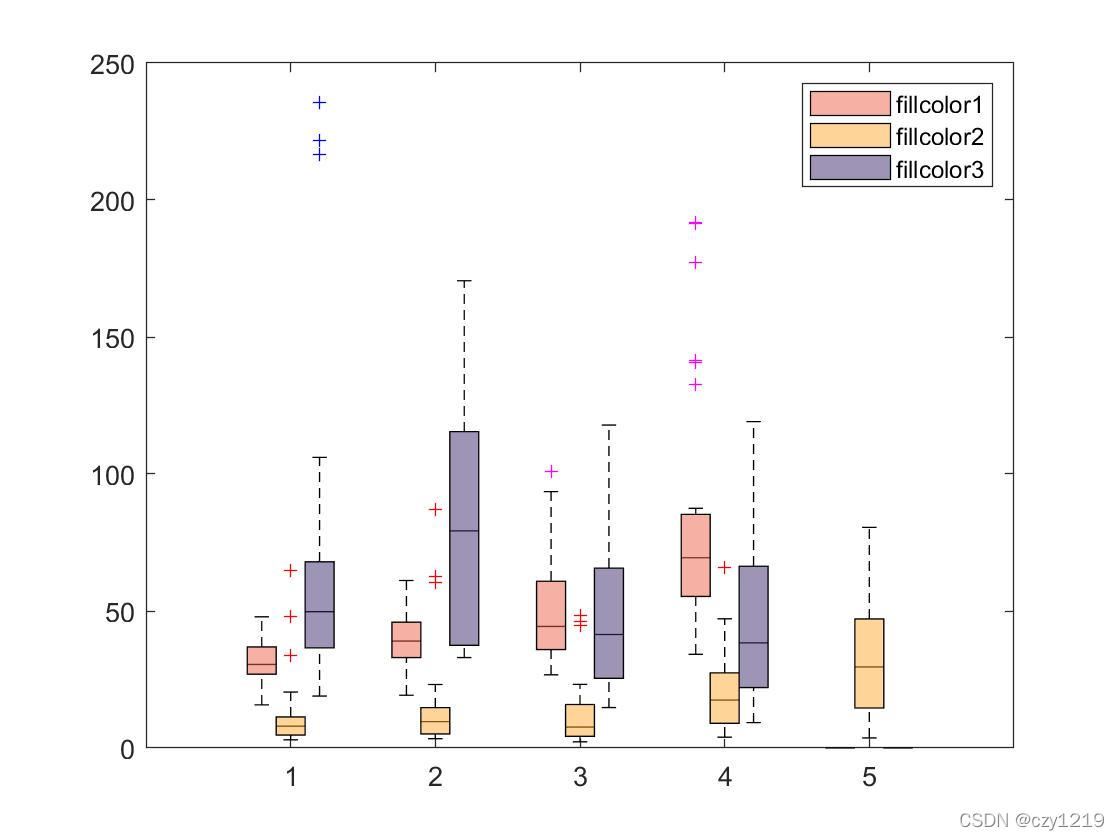

4、自定义配色2

fillcolor1=[240, 100, 73]、fillcolor2=[255, 170, 50]、fillcolor3=[62, 43, 109]

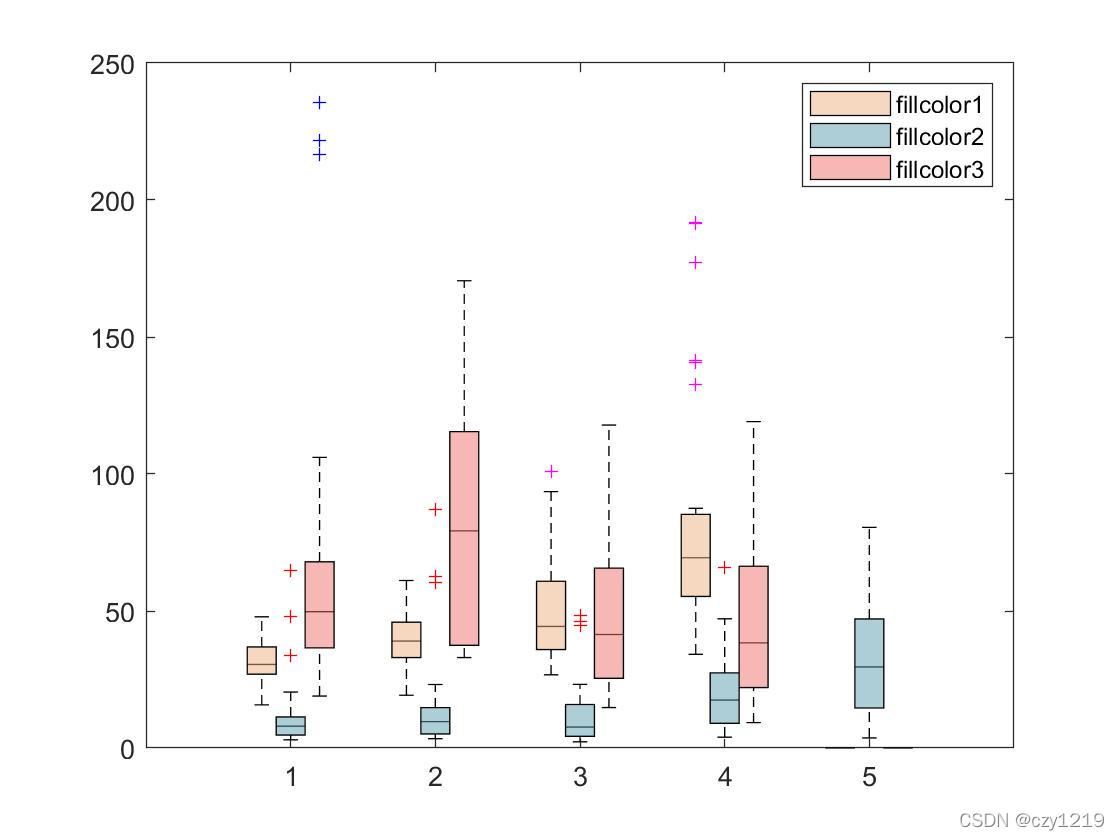

5、自定义配色3

fillcolor1=[237, 177, 131]、fillcolor2=[239, 111, 108]、fillcolor3=[92, 158, 173]

说明：Matlab颜色取0-1之间，0-255之间的数值比上255即可以在程序中使用。

常用默认设置 颜色设置

颜色设置

MATLAB 中常用的颜色代码有以下几种：

'r' - 红色 (red)'g' - 绿色 (green)'b' - 蓝色 (blue)'c' - 青色 (cyan)'m' - 品红色 (magenta)'y' - 黄色 (yellow)'k' - 黑色 (black)'w' - 白色 (white)

此外，你也可以使用 RGB 值来自定义颜色，例如 [0.5 0.5 0.5] 表示灰色。这些颜色代码可以直接在绘图函数中使用，如 plot(x, y, 'r')。标记符号

'o' - 圆圈'+' - 加号'*' - 星号'.' - 点'x' - 叉号's' - 正方形'd' - 菱形'^' - 上三角'v' - 下三角'>' - 右三角'<' - 左三角

线型

'-' - 实线'--' - 虚线':' - 点线'-.' - 点划线

常见指令-默认示例

plot(H2_load_after(1,:), '--', 'LineWidth', 2);  % 虚线，自动分配颜色plot(P_WT_forecast,"go-", 'LineWidth', 2);% P_WT_forecast 是数据变量% "go-" 指定绿色（green）、圆形标记（circle）、和实线（solid line）% 'LineWidth', 2 设置曲线宽度为 2

常用绘图指令

双坐标轴

要实现两个纵坐标轴，你可以使用 MATLAB的yyaxis命令，在同一图中绘制三条曲线，其中前两条曲线共用一个 y 轴，第三条曲线使用另一个 y 轴。

figure(1);% 左侧 y 轴，绘制 H2_load_after 和 H2_load_beforeyyaxis leftplot(H2_load_after(1,:), "go-", 'LineWidth', 2);  % 第1条曲线，绿色，圆圈标记，实线hold on;plot(H2_load_before(1,:), "bo-", 'LineWidth', 2);  % 第2条曲线，蓝色，圆圈标记，实线ylabel('H2 Load (after/before)');  % 左侧 y 轴标签% 右侧 y 轴，绘制 CI_H2yyaxis rightplot(CI_H2(1,:), "ro-", 'LineWidth', 2);  % 第3条曲线，红色，圆圈标记，实线ylabel('CI H2');  % 右侧 y 轴标签% 公共部分grid on;xlabel('X-axis');  % X 轴标签xlim([1 24]);  % 限制横坐标为1到24legend('H2 Load After', 'H2 Load Before', 'CI H2');  % 添加图例title('Plot with Two Y-Axes');  % 图形标题hold off;

代码解释：

yyaxis left：在左侧 y 轴上绘制 H2_load_after 和 H2_load_before，两条曲线共用左侧 y 轴。yyaxis right：在右侧 y 轴上绘制 CI_H2，使用右侧的 y 轴作为标度。CI_H2 曲线的标度与前两条曲线不同。ylabel('H2 Load (after/before)') 和 ylabel('CI H2')：分别为左侧和右侧 y 轴添加标签，以标示不同的物理量。legend：图例包含所有三条曲线。grid on：为图形启用网格线。MATLAB 会自动为左侧和右侧 y 轴设置合适的网格。xlim([1 24])：这行代码限制了 x 轴的范围为 1 到 24，也就是横坐标会被设置在这个区间内。如何在所绘制图中添加文本、备注

% 前期是常用的 绘图指令。% 计算风电消纳百分比wind_absorption_ratio = sum(sum(P_WT)) / sum(sum(P_WT_forecast)) * 100; % 添加备注信息remark_text = sprintf('风电消纳百分比：%.2f%%', wind_absorption_ratio);text(2, max(P_WT_forecast)*0.9, remark_text, 'FontSize', 12, 'Color', 'blue'); hold off ;% 最后以 hold off 结尾% ——————解释% text函数：% 在图中添加文字注释。% (2, max(P_WT_forecast)*0.9) 指定文字位置（横坐标 2，纵坐标接近预测曲线的 90% 高度）。% 'FontSize', 12 设置字体大小。% 'Color', 'blue' 设置文字颜色为蓝色。

这样可以确保数据更易于解读。

通过巧妙地运用这些颜色，你的MATLAB图表将更具表现力，帮助观众更轻松地理解和分析数据。
